如何修复损坏的SOLIDWORKSElectrical图纸文件？这个问题北京盛维安泰工程给大家介绍一下，其实你也可以关注我们的微信公众号，上边会有相关的视频讲解，搜索北京盛维安泰找到我们的公众号就可以了。

　　当前设计师在做设计的时候，图纸的量都比较大，所以往往出现一个错误就会导致很多的错误出现，或者出现了电脑卡死、电脑断电等等一些外在因素，这些都会导致你的图纸无法打开了，这里盛维工程给大家讲解一下。

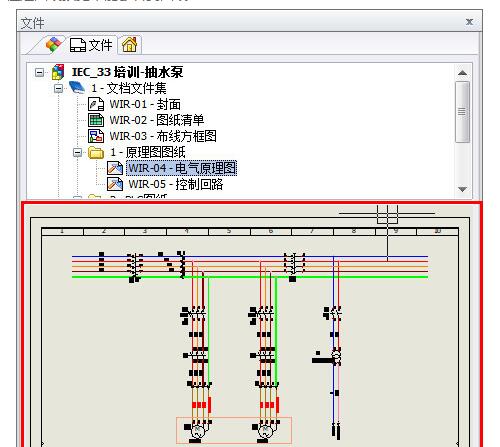

　　一、图纸损坏形式。图纸出现不能打开了，并且没有出现任何提示，这个时候我们可以用图纸预览下图纸，如果在打开的时候就出现SOLIDWORKSElectrical未知文件格式错误消息。这个时候就是图纸出现了某种错误，我们可以选择这样来修复：

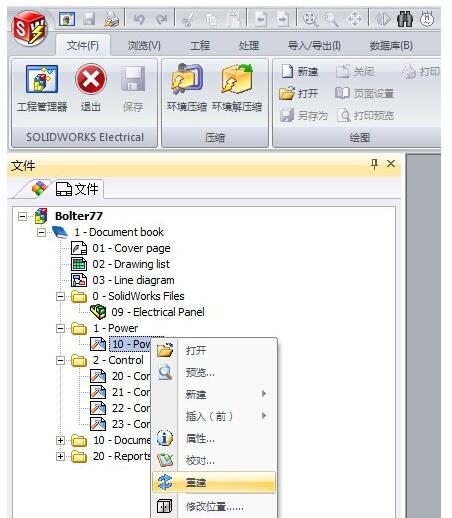

　　二、修复损坏的图纸的方法。选择重建、或者直接删除了并重建图纸。这里要说明的是“删除并重建”是会把图形符号也删除了。1选择不能打开的图纸，然后右键，选择重建。然后会弹出以下提示框，选择“重建”或者“删除并重建”。接着选择“重建”图纸，不会删除任何CAD图块数据，重建完成后显示为e）的提示。继续选择“删除并重建”图纸，会有以下提示。点击确定，执行重建图纸完成后显示为e）的提示。然后重建图纸结束。最后如果“重建”过程中，提示“无法对以下图纸重建模”，您也可以尝试方法2“压缩与解压缩”。

　　2.压缩与解压缩工程。打开工程管理器，关闭有问题的工程。选择问题工程，点击“压缩”。按照提示弹窗完成项目压缩，待压缩完成。点击下一步直至完成。这时候损坏的图纸也会被修复，可以正常打开。
