相信很多工程师都会遇到这种为题，就是工程图转化“dwg”格式时字体出现了乱码，这种现象几乎所有的工程师在设计使用solidworks的时候几乎都要遇到一次，其次这个问题的解决方法很简单，solidworks正版价格代理商盛维安泰给大家讲解一下：

　　1.首先你要打开你的工程图，然后再另存为的对话框中选择“保存类型”的下拉框中选择“dwg”格式，然后还需要点击下边的选项按钮。

　　2.点击后就会弹出一个“输出选项”窗口，然后找到字体选项，接着设置为：TrueType,点击确认后就可以进行转换了。

　　一般情况上边的步骤就可以解决乱码的现象，如果还有出现乱码就需要另外再处理一些其他的地方。

　　3.这个时候我们需要找到solidworks的安装目录，然后再安装目录里面找到data文件夹，然后里面有一个文件叫做drawfontmap.txt，这个文件是字体的映射文件。

　　4.然后按照如下步骤进行操作：【工具】-【选项】-【文档属性】-【注解】-【字体】，这个时候需要把字体选择框拉倒最下端，然后显示出中文字体名，使用Ctrl+c和Ctrl+v来将需要的中文字体名复制并粘贴到drawfontmap.txt文档中，这个时候需要注意的是必须保持三列的格式。

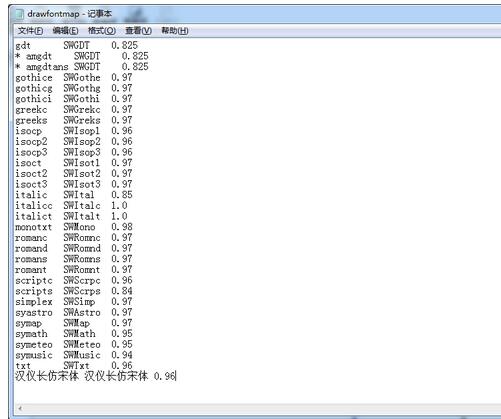

　　5.其中格式很简单，你可以看如下的图片就行，然后保存好文件就可以。

　　6.修改需要转换的工程图文档属性，将所有要用到的文字全部修改了，可以直接转换成dwg”格式。最后一步就是需要关闭solidworks，然后重新启动才行。
