显著加快沿轴以径向/圆柱形放置扣件和零部件的设计的爆炸视图的创建。

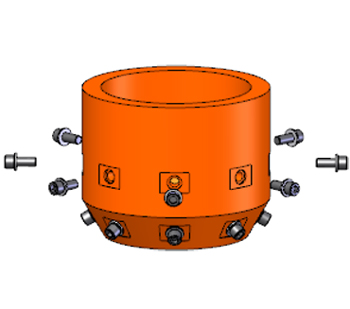

　　径向爆炸

　　您可以通过一个步骤以径向/圆柱形方式与轴对齐的自动爆炸零部件。

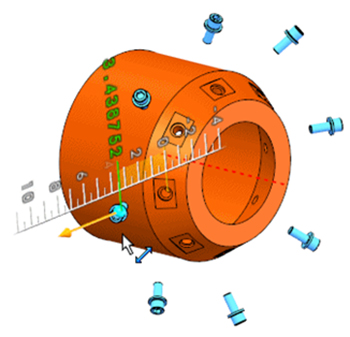

　　沿轴向

　　您也可以通过沿轴分散来径向爆炸。

　　在爆炸视图中可以进行如下操作：

　　1)自动将零部件制成爆炸视图。

　　2)附加新的零部件到另一个零部件的现有爆炸步骤中。

　　3)如果子装配体中有爆炸视图，则可以在更高级别的装配体中重新使用此爆炸视图。

　　爆炸视图命令启动

　　单击【装配体】工具栏中的

　　【爆炸视图】按钮或选择【插入】|【爆炸视图】菜单命令，弹出【爆炸】属性管理器。

　　9.6.2属性栏选项说明

　　1.【爆炸步骤类型】选项组

　　【爆炸步骤类型】选框：爆炸到单一位置的1个或多个所选零部件。

　　2.【设定】选项组

　　●【爆炸步骤的零部件】：显示当前爆炸步骤所选的零部件。

　　●“爆炸方向”选框：显示当前爆炸步骤所选的方向。

　　●【反向】：改变爆炸的方向。

　　●【爆炸距离】：设置当前爆炸步骤零部件移动的距离。

　　●【角度】：设置当前爆炸步骤零部件移动的角度。

　　●【离散轴】：按照轴线进行爆炸。

　　●【应用】：单击以预览对爆炸步骤的更改。

　　●【完成】：单击以完成新的或已经更改的爆炸步骤。

　　●部件之间的距离。

　　●【选择子装配体的零件】：选择此选项，可以选择子装配体的单个零件;取消选择此选项，可以选择整个子装配体。

　　●【重新使用子装配体爆炸】：使用先前在所选子装配体中定义的爆炸步骤。

　　9.6.3生成爆炸视图的操作方法

　　1)打开一个装配体文件。

　　打开装配体

　　2)单击【装配体】工具栏中的【爆炸视图】按钮或执行【插入】|【爆炸视图】命令，系统弹出爆炸属性管理器。

　　3)创建第1个零部件的爆炸视图。

　　①在【设定】选项组中，定义要爆炸的零件，单击【爆炸步骤的零部件】选框选择图形区域中的联轴节为要移动的零件。

　　②确定爆炸方向。选取z轴为移动方向。

　　③定义移动距离。【爆炸距离】文本框中输入值100mm。

　　4)单击【应用】按钮，出现预览视图。再单击【完成】按钮，完成一个零部件的爆炸视图。
